大功率高壓變頻器

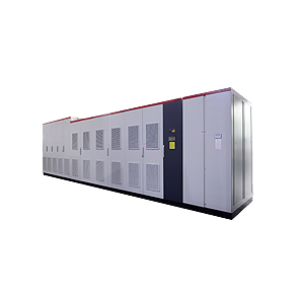

游艇会水冷大功率高壓變頻器以高可靠性設計為設計原則，采用水冷散熱方式，具有噪音小、效率高、環境適應性更強等特點

產品咨詢

1、功率單元柜
主要器件：功率單元（內含HV-IGBT）、電流傳感器、水冷管道
主要功能：通過對HV-IGBT進行控制，實現變頻調速功能以及單元自動旁路功能；基于載波移相技術，功率單元串聯輸出完美的正弦波；管道內置冷卻介質，在循環泵的驅動下將單元內部熱量運送至散熱器。

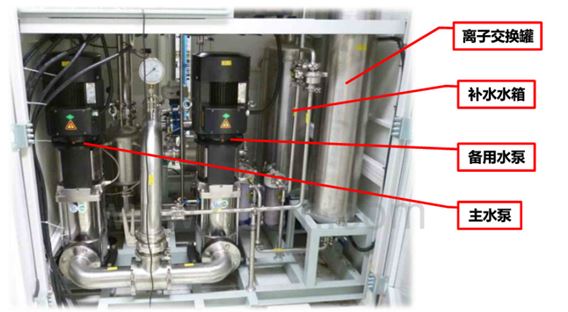

2、水冷柜

主要功能：主循環泵促進冷卻介質在空氣散熱器、功率器件之間往復循環，達到散熱效果；循環管路設有高位水箱作為穩壓緩沖裝置，為系統保持恒壓并能吸收系統中冷卻介質的體積變化，保證整個系統的正常運行。

主要器件：主循環泵、過濾器、循環管路、空氣散熱器

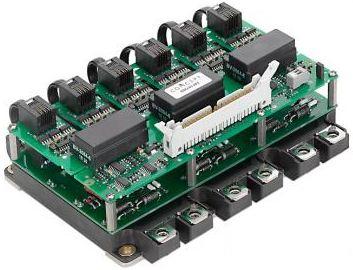

3、CONCEPT驅動電路和母排設計

可靠性更高、功率密度更高、電壓尖峰更低
4、典型負載：
高爐鼓風機、制氧壓縮機、鍋爐引風機、燒結主抽風機、風機、水泵類負載

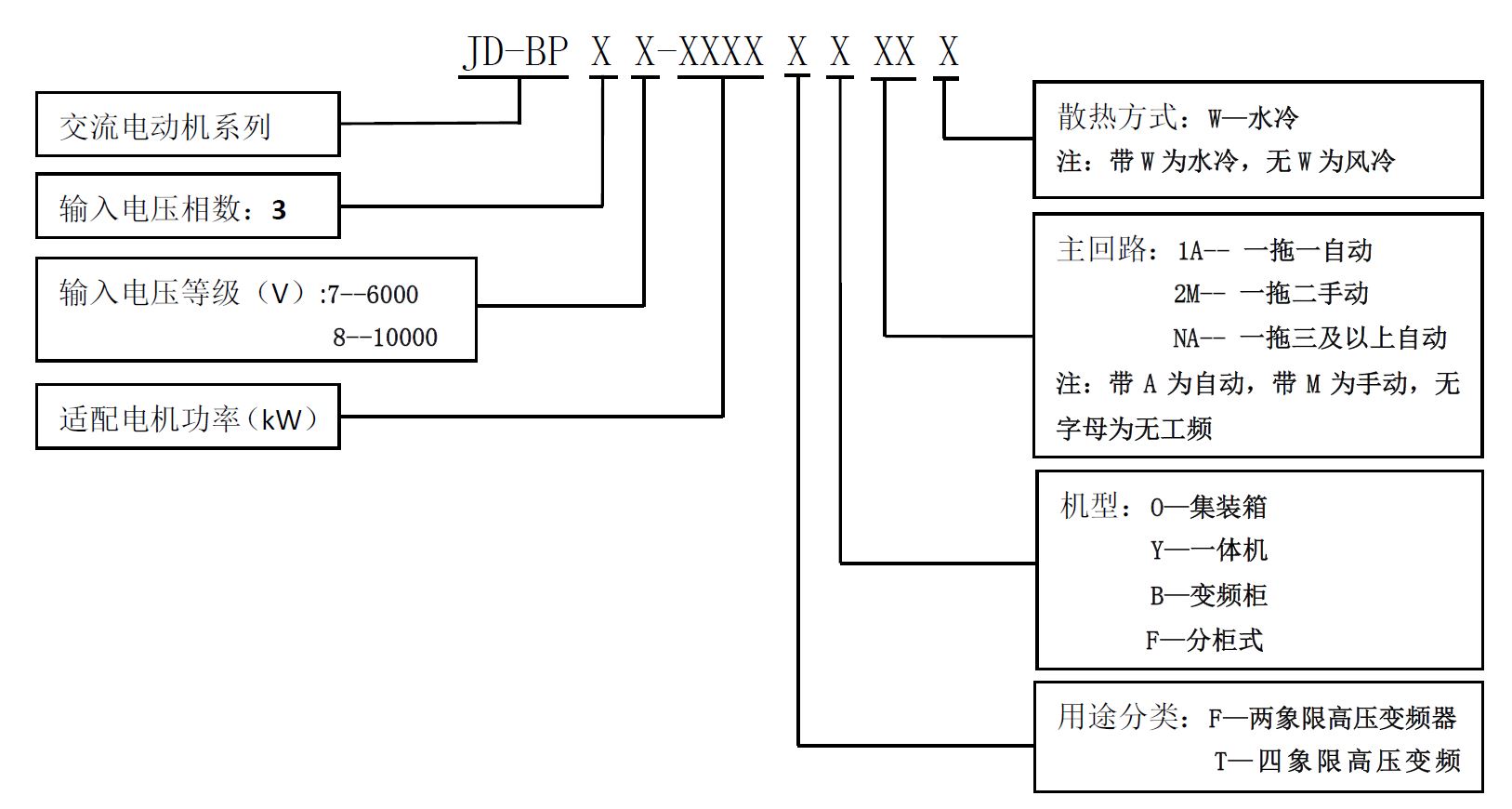

產品型號		JD-BP37/38-F
適用電機功率(kW)		6000kW-20000kW（以4極電機為標準，6-12極電機按電流選型）
輸出	額定功率（kW）	電機額定電壓下工作的功率：
	額定功率（kW）	6000kW-20000kW
	額定電流（A）	電機額定電壓下工作的電流
	過載能力	105%連續
		130%允許1分鐘
		150%允許3秒
	輸出電壓（kV）	三相：0-6kV，（0-10kV）
	波形	多重化SPWM正弦波
輸入	相數、頻率、電壓	三相，50Hz ，6kV（10kV）
輸入	允許波動	電壓：-10%~+10%，頻率：±5%，-10%~-35%降額連續運行
基本性能	啟動頻率	0—10Hz可設定
	精度	模擬設定：最高頻率設定值的0.3%（25±10℃）以下數字設定：最高頻率設定值的0.02%（-10~+50℃）以下
	分辨率	模擬設定：最高頻率設定值的二千分之一數字設定：0.01Hz（99.99Hz以下），0.1Hz（100Hz以上）
	效率	>98%，額定輸出時
	功率因數	>0.95
控制	加、減速時間	0.1~6000.0S，對加速、減速時間可以單獨設定
	電壓/頻率特性	由所選定的V/F曲線決定
	PID	手動設定PID參數
	附屬功能	V/F曲線、低頻補償、額定電流、電流保護界限設定
	高壓隔離	電磁耦合，多通道光纖傳輸
	控制電源輸入	AC 220V 2kVA
運轉	運轉操作	本控（觸摸屏、柜門開關）操作、遠距離外控操作，上位機操作（可選）
	頻率給定	觸摸屏數字給定、多段速給定，外控模擬信號（DC4~20mA）給定
	運轉狀態輸出	繼電器狀態輸出，變頻器故障、報警、運行/停止等狀態指示
	觸摸屏	輸入/出電壓、輸入/出電流、設定值、各單元故障狀態、運行狀態、變壓器狀態、各單元母線電壓等
	保護功能	電機過電流、整機過壓、整機欠壓、單元過電流、單元過壓、單元過熱、單元輸入缺相、光纖通信故障等
環境	使用場所	室內，沒有腐蝕或導電性氣體、灰塵、直射陽光、海拔1000米以下
	環境溫度/ 濕度	-10℃~+40℃ / 20~90%RH 不結露
	振動	5m/s²（0.6g以下）
	保存溫度	-20~+65℃（適用運輸等短時間的保存）
冷卻方式及外殼防護等級		強迫風冷/IP31,水冷/IP40

尺寸標注	變頻器型號	電機功率(kW)	整機尺寸寬深高（mm³）	重量（kg）
	JD-BP37-6000	6000	1010017002600	16767
	JD-BP37-6500	6500	1010017002600	17167
	JD-BP37-7000	7000	1010017002600	17667
	JD-BP37-8000	8000	1030018002800	21280
	JD-BP37-8500	8500	1030018002800	20647
	JD-BP37-9000	9000	1030018002800	21247
	JD-BP37-9500	9500	1030018002800	22647
	JD-BP37-10000	10000	1030018002800	23247
	JD-BP37-10500	10500	1030018002800	23647
	JD-BP37-11000	11000	1030018002800	24447
	JD-BP37-11500	11500	1030018002800	26447

JD-BP37-F系列（6kV）選型規格與外形尺寸(含切換柜)

以上尺寸僅供參考，具體請以實物為準。

尺寸標注	變頻器型號	電機功率(kW)	整機尺寸寬深高（mm³）	重量（kg）
	JD-BP38-10500	10500	1540017002600	26224
	JD-BP38-11000	11000	1540017002600	26824
	JD-BP38-11500	11500	1540017002600	27826
	JD-BP38-14000	14000	1580018002800	32104
	JD-BP38-14500	14500	1580018002800	33104
	JD-BP38-15000	15000	1580018002800	33104
	JD-BP38-15500	15500	1580018002800	33704
	JD-BP38-16000	16000	1580018002800	33704
	JD-BP38-16500	16500	1580018002800	34704
	JD-BP38-17000	17000	1580018002800	35704
	JD-BP38-17500	17500	1580018002800	35704
	JD-BP38-18000	18000	1580018002800	37304
	JD-BP38-18500	18500	1580018002800	39104
	JD-BP38-19000	19000	1580018002800	39104

JD-BP38-F系列（10kV）選型規格與外形尺寸(含切換柜)

以上尺寸僅供參考，具體請以實物為準。
